風力發電機并網運行的模式及其特點（根據發電機劃分）

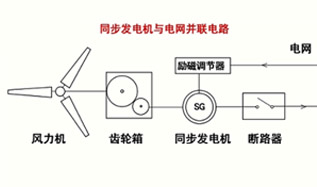

恒速恒頻的同步發電機并網運行模式并網條件：需滿足風力發電機的端電壓等于電網的電壓；風力發電機的頻率等于電網的頻率；
風力發電機的相序與電網的相序相同才可并網。 運行特點： 1. 并網過程通常可以使用計算機自動檢測，操作。對風力發電機的調速裝置要求較高，成本較貴。
2. 并網時能使瞬態電流減至最小，從而讓風力發電機組和電網受到的電流沖擊也最小。
3. 當風力發電機組功率保持不變時，通過調節勵磁電流,不僅能向電網發出有功功率，而且能向電網發出無功功率，有助于提高電網的供電能力。
4. 對并網時刻控制要求精確，若控制不當，則有可能產生較大的沖擊電流，以致并網失敗。
恒速恒頻的感應發電機并網運行 并網條件：感應發電機的相序必須和電網相序相同，并網時發電機轉速應盡可能接近電網同
步轉速。（這樣沖擊電流才能快速衰減） 運行特點： 1. 并網過程比較簡單，感應發電機并網時自身不產生電壓，但是合閘瞬間會流過額定電流

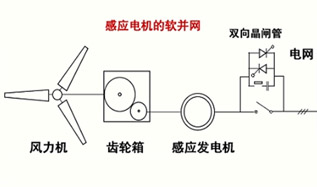

值 5~6 倍的沖擊電流，一般零點幾秒后才轉入穩態。 2. 目前在較大型的風力發電機組中，常采用的是雙向晶閘管軟并網。
3. 通常需要采用電容器進行適當?shù)臒o(wú)功補償。 變速恒頻的同步發電機交--直--交系統并網運行
運行特點： 1. 可以使風力發電機組在很大風速范圍內按最佳效率運行,可實現最大功率輸出控制。
2. 因?yàn)椴捎妙l率變換裝置進行輸出控制，并網時不會對系統造成電流沖擊； 3. 同步發電機的工作頻率與電網頻率是彼此獨立的，葉輪及發電機的轉速可以變化，不會
發生同步發電機的失步問題; 4. 由于頻率變換裝置采用靜態自勵式逆變器，會產生高次諧波電流流向電網;
變速恒頻的磁場調制發電機系統并網運行 運行特點：可以使風力發電機組在很大風速范圍內按最佳效率運行,可實現最大功率輸出控
制。 輸出電壓的頻率和相位取決于勵磁電流的頻率和相位，而與發電機軸的轉速無關。 變速恒頻的雙饋發電機系統的并網運行
運行特點： 1. 可以使風力發電機組在很大風速范圍內按最佳效率運行,可實現最大功率輸出控制。
2. 發電機定子三相繞組直接與電網相聯，轉子繞組經交/交循環變流器聯入電網。 風力發電機接近同步轉速時，由循環變流器對電壓、頻率和相位進行控制，并網時基本上無
電流沖擊。 3. 風力發電機的轉速可隨風速及負荷的變化及時作出相應的調整，使風力發電機組以最佳葉尖速比運行，產生最大的電能輸出。
4. 通過對勵磁電流的頻率、幅值和相位的調整。可保證風力發電機在變速運行的情況下發出恒定頻率的電力，調節勵磁時不僅調節無功功率，也可以調節有功功率。
|
|
|
|
|
|
